1. Wstęp
Ulepszony procesor do łączenia LCD serii 8100 to sprzęt do przetwarzania sygnału wideo stosowany w wielkoekranowych systemach wyświetlania do łączenia.Cała maszyna ma konfigurację modułową i strukturę wtyczek, która może być elastyczna w zależności od potrzeb użytkownika.Jest szeroko stosowany w monitorowaniu bezpieczeństwa, wystawach i pokazach., Dowództwo wojskowe, edukacja i badania naukowe, ogłoszenia rządowe, wystawy komercyjne i inne branże.
Seria udoskonalonych procesorów do łączenia wyświetlaczy LCD serii 8100 wykorzystuje architekturę systemu FPGA+, która może obsługiwać różne moduły interfejsu w celu zapewnienia elastycznej i spersonalizowanej kombinacji, prostej konserwacji i zmniejszenia awaryjności sprzętu.Opierając się na potężnym chipie przetwarzającym obraz, jest to zbiór ultraszybkiej akwizycji sygnału wideo, cyfrowych obrazów o wysokiej rozdzielczości w czasie rzeczywistym i potężnych możliwości przetwarzania, zapewniających bogate doświadczenie w konstruowaniu obrazu.
Podstawowe funkcje
1. Wykorzystuje technologię wymiany obliczeniowej w oparciu o czystą sprzętową tablicę montażową FPGA, nie wymaga żadnej obsługi systemu operacyjnego, może pracować po włączeniu, duża prędkość uruchamiania, wysoka stabilność, brak awarii, zjawisko czarnego ekranu, czas uruchamiania <10 S ;
- Obsługuje HDMI, DVI, VGA, CVBS, SDI, IP, DP, YPbPr, HDBaseT, KVM, światłowód i inne mieszane wejścia wielosygnałowe;wyjście obsługuje HDMI, DVI, VGA, CVBS, AV, SDI, HDBaseT, światłowód i wyjście echa przed monitorem;
- Wszystkie główne moduły, takie jak tablica wejściowa, tablica wyjściowa i tablica rozdzielcza, mają konstrukcję wtykową, co zapewnia dużą wygodę w codziennym użytkowaniu i konserwacji;
- Obsługuje niestandardową rozdzielczość wyjściową, obsługuje 1920x1080 @ 60 Hz, 1920x1080 @ 30 Hz, 1366x768 @ 60 Hz, 1280x720 @ 60 Hz, 1024x768 @ 60 Hz i inną konwencjonalną rozdzielczość wyjściową;
- Obsługuje zarządzanie grupowe 4 grupami ścian ekspozycyjnych i obsługuje wiele grup układów wyświetlaczy o różnych rozdzielczościach i trybach łączenia;dzielenie sygnału pomiędzy grupami ekranów jest wygodne do zarządzania użytkownikami;
- Wsparcie mapowania wyników, większa elastyczność w budowie miejsca projektu, linia połączenia między sprzętem a wyświetlaczem nie musi być korespondencją jeden do jednego i można ją szybko dostosować w oprogramowaniu;
- Wszystkie podłączone okna sygnałów wyświetlania można dowolnie przesuwać, nakładać na siebie, powiększać, wyświetlać na wielu ekranach i wykonywać inne funkcje, a także można dowolnie formułować różne tryby wyświetlania, takie jak podzielony ekran, pełny ekran i połączony ekran.Pojedynczy ekran obsługuje 2/4 warstwy dowolnego układu;
- Technologia przetwarzania synchronizacji klatek 60 Hz doskonale rozwiązuje zjawisko dyslokacji i rozrywania pomiędzy różnymi wyświetlaczami szybkich filmów;
- Inteligentna technologia zoomu, zoom obrazu wykorzystuje inteligentny wielofazowy algorytm filtrowania, automatycznie wybiera optymalny współczynnik filtra zgodnie z charakterystyką obrazu, obraz jest zbliżony do efektu powiększenia w skali wielkości, zapewniając więcej szczegółów, brak postrzępionych krawędzi i dobrą ostrość ;
- Obsługuje płynne przełączanie, procesor integruje mechanizm przetwarzania sygnału o wysokiej rozdzielczości, aby zapewnić brak opóźnień, brak niebieskiego ekranu, brak czarnego ekranu i inne pośrednie stany przejściowe podczas przełączania sygnału;
- Obsługuje funkcje przetwarzania obrazu w czasie rzeczywistym, takie jak usuwanie czarnych obramowań (dowolne przycinanie obrazu wejściowego), maskowanie krawędzi, powiększanie obszaru itp., które można dodać jako podsygnały wejściowe;
- Obsługuje automatyczne wykrywanie sygnałów wejściowych, wykrywanie w czasie rzeczywistym, czy każdy port wejściowy ma dostęp do sygnału, karty wejściowe i oprogramowanie klienckie mają wskazania stanu;
- Obsługa przełączania matryc, zintegrowana funkcja matrycy wewnątrz procesora, obsługa pojedynczego źródła sygnału w celu jednoczesnego otwierania wielu okien i wyświetlania;
- Obsługuje tryb przedoperacyjny.Po włączeniu tej funkcji działanie wszystkich okien nie będzie uwzględniane od razu.Musisz kliknąć, aby potwierdzić, a wtedy wszystkie operacje zaczną obowiązywać jednocześnie;
- Każda grupa ścian ekspozycyjnych może przechowywać 32 tryby wstępnego planu, a 4 grupy ścian mogą w sumie obsłużyć do 128 wstępnych planów, które można wywołać jednym przyciskiem;
- Gniazdo karty wyjściowej obsługuje dowolne mieszanie płyt 4-ekranowych i 2-ekranowych;
- Wspieraj rozwój wtórny i udostępniaj protokoły i interfejsy kontroli użytkownika stron trzecich;
Trzy zaawansowane funkcje (opcjonalnie)
1. Obsługa wielokanałowej mapy bazowej o bardzo wysokiej rozdzielczości;
2. Obsługa akwizycji sygnału 4K, akwizycja pojedynczego portu sygnału o ultrawysokiej rozdzielczości 3840x2160;
3. Obsługuje wielokanałowe wirtualne diody LED, obsługuje zarówno dynamiczne, jak i statyczne tryby wyświetlania oraz może dowolnie edytować zawartość wyświetlacza, czcionkę, kolor, prędkość i inne parametry;
4. Obsługuje superpozycję znaków sygnałów wejściowych, a typ czcionki, rozmiar, kolor tła, kolor pierwszego planu, położenie wyświetlania i inne parametry można zmieniać za pomocą oprogramowania sterującego;
5. Obsługuje spersonalizowane wyświetlanie punkt-punkt dowolnej specyfikacji łączenia, bez opóźnień i uczucia rozdzierania;
6. Obsługuje mieszane wejście audio i wideo oraz funkcję separacji dźwięku, obsługuje wyjście audio z kanałem;
7. Obsługuj pojedynczy komputer, aby wyświetlać na ścianie wiele stron internetowych, filmów, zdjęć i innych zasobów multimedialnych.Wszystkie zasoby multimedialne mogą być wyświetlane na jednym ekranie lub łączone w celu uzyskania maksymalnego efektu nieskompresowanego wyświetlania punkt-punkt.
8. Obsługuje sygnał wyjściowy 4K, wyświetla sygnał o ultrawysokiej rozdzielczości 3840x2160;
9. Obsługuje mieszane wejście audio i wideo oraz funkcję separacji dźwięku, obsługuje wyjście audio z kanałem, obsługuje niezależne wejście i wyjście audio za pomocą gniazda słuchawkowego 3,5 mm.
10. Dekodowanie strumienia IP w czasie rzeczywistym, obsługa H.265, obsługa ONVIF, RTSP i innych protokołów sieciowych mediów strumieniowych, kompatybilna z głównymi markami kamer sieciowych (IPC), NVR, serwerami strumieniowego przesyłania wideo itp.;pojedynczy port sieciowy obsługuje do 64 kanałów D1, 32 kanały 720P, 16 kanałów 1080P, 4 kanały dekodowania 4K.
11. Wbudowane publikowanie informacji na ekranie, obsługujące publikowanie filmów, zdjęć, tytułów cyfrowych, przewijanych banerów, zegara elektronicznego, wyświetlania pogody w czasie rzeczywistym i innych wyświetlaczy kontrolnych, niezależną edycję grafiki i informacji tekstowych, aby spełnić wymagania publikowania informacji na ekranie różnych urządzeń wyświetlających.
12. Dzięki własnemu systemowi odtwarzania obsługuje odtwarzanie wideo w różnych formatach multimediów (rmvb, avi, mpeg, dat, mov, mkv, wmv itp.), audio (mp3, wma, wav itp.), zdjęć (jpg , gif, png itp.) );Obsługa transmisji strumieniowej telewizji, przechwytywania kamer itp., obsługa plików PDF, dynamicznych stron internetowych, pogody, godziny, przewijanych napisów itp.
13. Obsługa funkcji odtwarzania dysku U i karty TF.
14. Obsługuj jeden klawisz pilota, aby wywołać funkcję przełączania planu
15. Obsługuje funkcję publikowania w chmurze, zapewnia wyświetlaczowi inteligentny rdzeń, brak zewnętrznego źródła sygnału wejściowego, można podłączyć do Internetu (bez ograniczeń geograficznych), aby zdalnie publikować i kontrolować odtwarzaną zawartość.
16. Obsługa telefonu komórkowego, tabletu, funkcji push lustrzanej kopii ekranu laptopa.
17. Obsługuje funkcję przechwytywania ekranu sieci, wyświetla wszystkie komputery stacjonarne w sieci lokalnej na dużym ekranie za pośrednictwem sieci.
18. Obsługuje funkcję podglądu sieci w czasie rzeczywistym sygnału wejściowego, aby uniknąć nieprawidłowego działania sygnału przełączającego w ważnych sytuacjach.
19. Obsługuje funkcję podglądu sprzętowego sygnału wejściowego w czasie rzeczywistym, a interfejs podglądu sprzętowego obsługuje rozdzielczość wyjściową do 3840x2160 przy 60 Hz.
20. Obsługuje funkcję echa wizualnego całego sygnału dużego ekranu i kontroluje stan wyświetlania dużego ekranu w czasie rzeczywistym.
21. Obsługuje nadmiarowy zasilacz, jeden normalny zasilacz i jeden zapasowy zasilacz.W przypadku awarii normalnego źródła zasilania automatycznie przełączy się na zasilanie rezerwowe.
22. Obsługa pełnokolorowego ekranu LCD o przekątnej 2,4 cala z kryształowym panelem przycisków, który umożliwia wyświetlanie w czasie rzeczywistym informacji o urządzeniu, szybkie przełączanie sygnałów wejściowych, wyszukiwanie i przechowywanie planów itp.;
23. Obsługa kontroli BS/obsługa kontroli międzyplatformowej, nie ma potrzeby instalowania żadnego oprogramowania klienckiego, obsługa kontroli logowania przez Internet;obsługuje Windows, IOS, MAC OS, Android, Linux i inne systemy operacyjne, kontrolę międzyplatformową i zarządzanie wizualne.
24. Obsługuje różne metody sterowania, obsługuje port szeregowy RS232, sieć, przyciski panelu, pilot zdalnego sterowania, sterowanie centralne, terminal mobilny do sterowania.
25. Obsługa wejścia gniazda KVM (każdy kanał ma jeden port optyczny i jeden port sieciowy), maksymalna rozdzielczość wejściowa wynosi 1920*1080 przy 60 Hz;
一, Specyfikacja portu.
| przedmiot |
nazwa |
Spec |
| Port wyjściowy |
|
Regularne wyjście
Pojedynczy port, dwie warstwy
|
Wyjście HDMI |
； Pojedyncza płyta 4-kanałowa z wyjściem na dwa okna, obsługa HDMI1.3 i protokołu ochrony sygnału cyfrowego HDCP, maksymalna rozdzielczość obsługi 1920*1080 przy 60 Hz.Po wprowadzeniu opcjonalnej funkcji audio obsługuje osadzone wyjście audio; |
| Wyjście DVI-D |
Pojedyncza płyta 4 kanały wyjściowe z dwoma oknami, maksymalna rozdzielczość obsługi 1920*1080 przy 60 Hz |
| Wyjście VGA |
Pojedyncza płyta 4 kanały wyjściowe z dwoma oknami, obsługa 4 kanałów wyjścia VGA (interfejs analogowy DB-15M), maksymalna rozdzielczość obsługi 1920*1080 przy 60 Hz |
|
Inne wyjście
Pojedynczy port, dwie warstwy
|
Wyjście CVBS |
Pojedyncza płyta 4-kanałowe wyjście z dwoma oknami (można skonfigurować jako dwukanałowe z czterema oknami, po konfiguracji dwa prawe kanały są interfejsami zapasowymi, które całkowicie kopiują sygnały z dwóch lewych kanałów), obsługa 4-kanałowego wyjścia CVBS (BNC żeńskie), a maksymalna obsługiwana rozdzielczość to 720*576@60 Hz;Dwa kanały po prawej stronie obsługują opcjonalny niezależny dźwięk 3,5 mm; |
| Wyjście SDI |
Jednopłytowe 4-kanałowe wyjście dwuokienkowe (można skonfigurować jako dwukanałowe czterookienkowe, po konfiguracji dwa prawe kanały są interfejsami zapasowymi, które całkowicie duplikują sygnały lewych dwóch kanałów), obsługują 4-kanałowy sygnał SDI wyjście (żeńskie BNC) i maksymalna obsługiwana rozdzielczość 1920*1080@60Hz; |
| Wyjście HDBaseT |
.Pojedyncza płyta 4-kanałowe wyjście dwuokienkowe (można skonfigurować jako dwukanałowe czterookienkowe, po konfiguracji dwa prawe kanały są interfejsami zapasowymi, które całkowicie duplikują sygnały dwóch lewych kanałów), obsługa 4-kanałowego skręconego Wyjście sygnału pary, maksymalna rozdzielczość wyjściowa wynosi 1920*1080 przy 60 Hz, może przesyłać do 70 metrów za pomocą skrętki kategorii 6 |
| wyjście światłowodowe |
Jednopłytowe 4-kanałowe wyjście z dwoma oknami (można skonfigurować jako dwukanałowe z czterema oknami, po konfiguracji dwa prawe kanały są interfejsami zapasowymi, które całkowicie duplikują sygnały z dwóch lewych kanałów), obsługują 4-kanałowy sygnał optyczny wyjście, maksymalna rozdzielczość wyjściowa wynosi 1920*1080 @ 60 Hz, maksymalna odległość transmisji wynosi 10 km; |
|
Interfejs wyjściowy
Pojedynczy port, cztery warstwy
|
Wyjście HDMI |
Pojedyncza płyta 2 kanały, wyjście na cztery okna, obsługa HDMI1.3 i protokołu ochrony sygnału cyfrowego HDCP, maksymalna rozdzielczość obsługi 1920*1080 przy 60 Hz |
| Wyjście DVI-D |
Pojedyncza płyta 2 kanały wyjściowe z czterema oknami, interfejs DVI-I (żeński), maksymalna rozdzielczość obsługi 1920*1080 przy 60 Hz |
| wyjście audio |
Wyjście audio 3,5 mm |
Pojedyncza płyta 2 kanały niezależne wyjście audio 3,5 mm;HDMI, VGA, CVBS obsługują niezależne wyjście audio |
| Port wejściowy |
| Port wejściowy |
Wejście HDMI |
Jedna karta 2/4 kanały, interfejs cyfrowy HDMI1.3, obsługa HDCP, maksymalna rozdzielczość obsługi 1920*1080 przy 60 Hz |
|
Wejście HDMI
(Wzmocniony)
|
Jedna karta 2/4 kanały, interfejs cyfrowy HDMI1.3, obsługa HDCP, maksymalna rozdzielczość obsługi 1920*1080 przy 60 Hz
Obsługuje wbudowany dźwięk, obsługuje jednoczesną transmisję audio i wideo;obsługuje nakładanie znaków sygnałów wejściowych
|
| Wejście DVI |
Jedna karta 2/4 kanały, 24+5 pin DVI-I żeńskie x4 (akceptowany jest tylko sygnał DVI-D), maksymalna obsługiwana rozdzielczość to 1920*1080@60Hz |
| Wejście VGA |
Jedna karta z 2/4 kanałami, obsługuje 4 kanały sygnału wejściowego VGA, obsługuje rozdzielczości wejściowe do 1920x1200 przy 60 Hz i automatycznie wykrywa dynamiczne przełączanie różnych rozdzielczości |
| Wejście 4K |
Jedna karta 1 kanał, pojedyncza karta obsługuje 1 kanał cyfrowy interfejs HDMI1.4, maksymalna obsługiwana rozdzielczość to 3840x2160 przy 30 Hz; |
| dostosuj wejście 4K |
Pojedyncza karta obsługuje 1 interfejs cyfrowy HDMI1.4 i 1 interfejs DP (2 cięcia, 1 użycie), obsługuje wyświetlacze o ultrawysokiej rozdzielczości 1x4, 1x3, 5x1, 4x1, 3x1, 2x2 i inne specyfikacje;można łączyć wiele kart wejściowych typu punkt-punkt. Realizuje wyświetlanie punkt-punkt dowolnej specyfikacji splotu; |
| Wejście CVBS |
Jedna karta 8/16 kanałów, obsługuje system PAL/NTSC i przeprowadza konwersję rozdzielczości obrazu oraz optymalizację sygnału wejściowego;obsługa trybu wyświetlania w oknie 4-segmentowym i jednokanałowym (należy dokonać konwersji na złącze BNC 8-kanałowe za pomocą kabla adaptera) |
| Wejście IP Plus |
Jedna karta i 1 port sieciowy, pojedynczy port sieciowy obsługuje 4 kanały 4K/16 kanałów 1080P/32 kanały 720P/64 kanały Dekodowanie wideo D1, obsługuje formaty kompresji wideo H.264 i H.265;każda płyta IP Plus obsługuje 4 kanały IP, każdy kanał IP obsługuje podział ekranu 1/4/9/16. |
| Inne wejście |
Wejście VGA
(Wzmocniony)
|
Jedna karta 2/4 kanały, interfejs analogowy DB-15M, maksymalna rozdzielczość obsługi 1920*1080@60Hz;obsługuje niezależne wejście audio 3,5 mm;obsługa superpozycji znaków sygnału wejściowego; |
| Wejście YPbPr |
Jedna karta 2/4 kanały, interfejs analogowy DB-15M, maksymalna rozdzielczość obsługi 1920*1080@60Hz;standardowy trójkolorowy kabel wideo DB-15M na YPbPr; |
| Wejście HDMI Spin |
Jedna karta 1/2 kanału, jedna karta 1 kanał, interfejs cyfrowy HDMI1.3, obsługa HDCP, maksymalna rozdzielczość obsługi 1920*1080 przy 60 Hz;obsługuje funkcję obrotu w czasie rzeczywistym o 90 stopni, 180 stopni, 270 stopni; |
| Wejście SDI |
Jedna karta 4 kanały, obsługuje 4 kanały wejściowe sygnału SD/HD/3G-SDI (żeńskie BNC), maksymalna rozdzielczość obsługi 1920*1080 przy 60 Hz; |
| Wejście HDBaseT |
Jedna karta ma 4 kanały, obsługuje 4-kanałowy sygnał wejściowy skrętki, maksymalna rozdzielczość wejściowa wynosi 1920*1080 przy 60 Hz, może przesyłać dane na odległość do 70 metrów za pomocą skrętki kategorii 6 i opcjonalnie obsługuje wbudowane wejście audio. |
| wejście światłowodowe |
Jedna karta ma 4 kanały, obsługuje 4 kanały sygnału wejściowego optycznego, maksymalna rozdzielczość wejściowa to 1920*1080 @ 60 Hz, maksymalna odległość transmisji to 10 km, a opcjonalnie obsługuje wbudowane wejście audio. |
| Wejście gniazda KVM |
Jedna karta z 4 kanałami, obsługuje 2 kanały wejściowe agenta KVM (każdy kanał ma port optyczny i port sieciowy), maksymalna rozdzielczość wejściowa to 1920*1080@60Hz; |
| Wejście HD — standardowe |
Jedna karta, 1 kanał, obsługa 1 kanału wejścia płyty córki systemu Android (maksymalna rozdzielczość wyjściowa każdego kanału wynosi 1080 P), konfiguracja: Procesor: ośmiordzeniowy Cortex-A7;pamięć: 1 GB DDR3;pamięć: 8 GB eMMC;obsługa systemu udostępniania informacji o architekturze CS, BS;obsługuje wydawanie cyfrowych tytułów i przewijanych banerów, obsługuje wyświetlanie zegarów elektronicznych, pogody w czasie rzeczywistym i innych elementów sterujących, obsługuje niezależną edycję informacji graficznych i umożliwia udostępnianie informacji na ekranie różnych urządzeń wyświetlających; |
|
Bezprzewodowe wejście projekcyjne
(Telefon komórkowy, tablet)
|
Jedna karta, jeden kanał, konfiguracja: Procesor: czterordzeniowy Cortex-A17 1,8 GHz;pamięć: 1 GB DDR3;pamięć: 8 GB eMMC;1 port Ethernet RJ45 100M;System iOS może bezpośrednio korzystać z własnej funkcji odtwarzania lustrzanego, Windows i Android. System wymaga zainstalowania profesjonalnego oprogramowania do projekcji.Możesz bezpośrednio wyświetlać ekrany telefonów komórkowych, tabletów i komputerów w tej samej sieci lokalnej. |
| Funkcja rozszerzeń |
Płyta sterująca siecią |
Procesor integruje płytę serwerową WEB;obsługuje wieloplatformową kontrolę różnych systemów operacyjnych, takich jak Windows, iOS, MAC OS, Android, Linux, Kylin oraz obsługuje kontrolę za pomocą telefonów komórkowych i tabletów; |
| Karta napisów mapy bazowej |
Obsługuje wyświetlanie statycznej mapy bazowej o bardzo wysokiej rozdzielczości.Gdy mapa bazowa jest włączona, domyślnie zajęte jest dolne okno obrazu.
Obsługuje wyświetlanie napisów wektorowych punkt-punkt o ultrawysokiej rozdzielczości, prędkość przewijania można ustawić dowolnie, a parametry takie jak zawartość wyświetlacza, czcionka, kolor itp. można edytować.Napisy domyślnie zajmują górne okno obrazu.
|
| Podstawowa funkcja |
Płyta główna |
Sterowanie sieciowe: 1 port sieciowy 10/100M Sterowanie szeregowe: 1 interfejs DB9 (RS232),
Sterowanie centralne: 1 interfejs RJ45 (obsługa wyjścia RS232)
|
|
Zaawansowane funkcje
(Opcjonalny)
|
|
Zaawansowane funkcje
(Opcjonalny)
|
Płyta sterująca siecią |
Procesor integruje płytę serwerową WEB;obsługuje wieloplatformową kontrolę różnych systemów operacyjnych, takich jak Windows, IOS, MAC OS, Android, Linux oraz obsługuje kontrolę za pomocą telefonów komórkowych i tabletów; |
|
Mapa bazowa HD i
Napisy wektorowe HD
|
Obsługuje wyświetlanie statycznej mapy bazowej o bardzo wysokiej rozdzielczości.Gdy mapa bazowa jest włączona, domyślnie zajęte jest dolne okno obrazu.
Obsługuje wyświetlanie napisów wektorowych punkt-punkt o ultrawysokiej rozdzielczości, prędkość przewijania można ustawić dowolnie, a parametry takie jak zawartość wyświetlacza, czcionka, kolor itp. można edytować.Napisy domyślnie zajmują górne okno obrazu.
|
| Redundantne zasilanie |
Obsługuje jeden normalny zasilacz i jeden zasilacz zapasowy.W przypadku awarii normalnego źródła zasilania automatycznie przełączy się na zasilanie rezerwowe.(Obsługa tylko obudów 4U i wyższych); |
|
Karta podglądu echa wizualnego
(Obsługuje tylko okna)
|
Zajmuje jedno gniazdo wyjściowe, obsługuje podgląd sieciowy sygnałów wejściowych w czasie rzeczywistym, pozwala uniknąć nieprawidłowego działania sygnałów przełączających przy ważnych okazjach;obsługuje funkcję echa wizualnego całego sygnału dużego ekranu, kontrolę w czasie rzeczywistym stanu wyświetlania na dużym ekranie;pojedyncza karta obsługuje do 8 kanałów jednocześnie. Aby uzyskać podgląd echa sygnału w wysokiej rozdzielczości, klienci mogą skonfigurować wiele kart graficznych lub wybrać 8 wejść za pomocą oprogramowania, aby umożliwić podgląd echa;domyślnie obsługiwana jest tylko funkcja podglądu echa wizualnego klienta Windows; |
|
Wizualizacja wieloplatformowa
Karta wstępnego monitorowania echa
|
Zajmuje gniazdo wyjściowe i gniazdo rozszerzeń, obsługuje podgląd sieciowy sygnałów wejściowych w czasie rzeczywistym, pozwala uniknąć nieprawidłowego działania sygnałów przełączających w ważnych sytuacjach;obsługuje funkcję echa wizualnego całego sygnału dużego ekranu, kontrolę w czasie rzeczywistym stanu wyświetlania na dużym ekranie;maksymalnie jedna karta. Jednocześnie obsługuje podgląd echa 8 kanałów sygnałów o wysokiej rozdzielczości.Klienci mogą skonfigurować wiele kart graficznych lub wybrać 8 wejść za pomocą oprogramowania, aby włączyć podgląd echa;obsługa systemów Windows, iOS, Android, Linux, Kirin i innych systemów operacyjnych Kontrola platformy i zarządzanie wizualne. |
|
System publikowania multimediów Fusion
(oprogramowanie)
|
System wydawniczy Fusion Media został zaprojektowany w oparciu o architekturę C/S i obsługuje różne media, takie jak filmy, zdjęcia, teksty, strony internetowe itp., które mają być wyświetlane na pulpicie systemu Windows o bardzo wysokiej rozdzielczości, zgodnie z wstępnie ustawionym układem.Jednocześnie może również zintegrować wyświetlanie codziennych informacji, takich jak prognoza pogody, informacje o zegarze i napisy do lotów;Można sterować wieloma komputerami jednocześnie, bez żadnych konsekwencji.Oprogramowanie operacyjne obsługuje typowe operacje, takie jak tworzenie sygnału, nazewnictwo nazw, tworzenie wzorców, odpytywanie wzorców, skalowanie sygnału, łączenie sygnałów, nakładanie sygnałów, topping sygnału, obniżanie sygnału, usuwanie sygnału itp. Strona serwera systemu publikowania mediów fusion musi użyj wsparcia Klucz sprzętowy może działać normalnie. |
|
Przyciski i panel LCD
(wytworzone na zamówienie)
|
Kolorowy ekran LCD o przekątnej 2,4 cala z kryształowym panelem przycisków umożliwia wyświetlanie w czasie rzeczywistym informacji o urządzeniu, szybkie przełączanie sygnałów wejściowych, wyszukiwanie i przechowywanie planów itp.; |
| Karta czterech okien w przestrzeni publicznej |
Funkcję czterech okien przestrzeni publicznej można dostosować do potrzeb klienta przed opuszczeniem fabryki.Karta z czterema oknami w obszarze publicznym jest obsługiwana tylko wtedy, gdy obsługiwane jest mieszane gniazdo wejściowe. |
备注:以上板卡根据具体订单进行选配,底图字幕都为选配功能

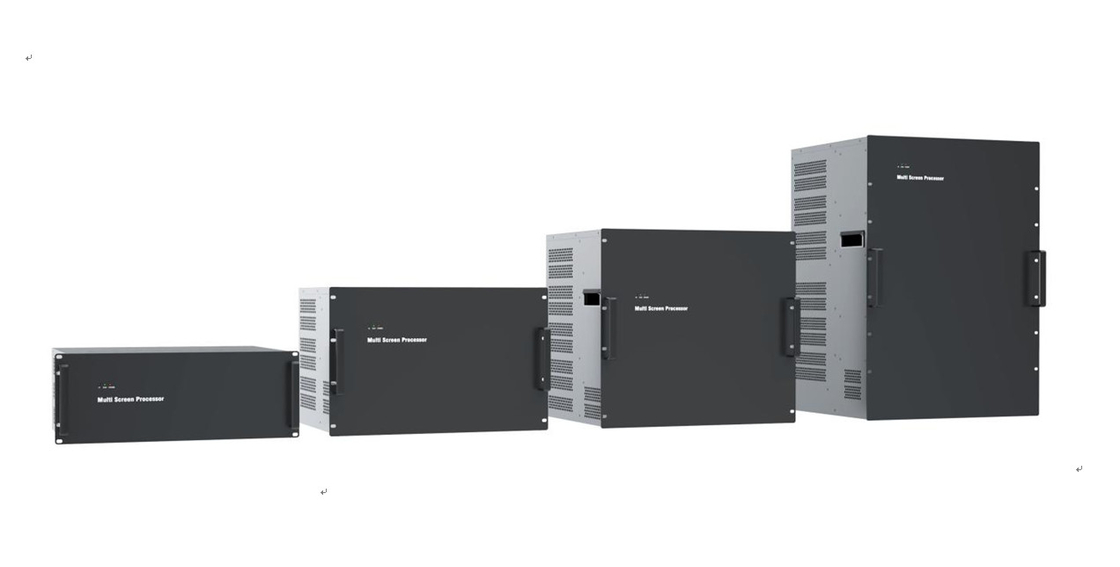

二, Specyfikacje podwozia
| Podwozie |
Gniazdo karty wejściowej |
gniazdo karty wyjściowej |
Łączna liczba wejść/wyjść |
Główne gniazdo karty sterującej |
Gniazdo karty rozszerzeń |
moc |
waga |
rozmiar(mm) |
Opakowanie (mm) |
| 1U-M08 |
1 |
1 |
2 |
1 |
1 |
≤35 W |
≤5 kg |
483x250x45 |
510x290x100 |
|
Dwa okna: wejście ≤ 4 kanały, wyjście ≤ 4 kanały, całkowita liczba kanałów ≤ 8;
(Liczba portów wyjściowych z czterema oknami została zmniejszona o połowę)
|
 |
| Podwozie |
Gniazdo karty wejściowej |
gniazdo karty wyjściowej |
Łączna liczba wejść/wyjść |
Główne gniazdo karty sterującej |
Gniazdo karty rozszerzeń |
moc |
waga |
rozmiar(mm) |
Opakowanie (mm) |
| 2U-M08 |
2 |
4 |
6 |
1 |
1 |
≤100W |
≤10 kg |
483x370x89 |
560x470x150 |
|
Dwa okna: wejście≤8, wyjście≤16, całkowita ilość kanałów≤24;
(Liczba portów wyjściowych z czterema oknami została zmniejszona o połowę)
|
|
| Podwozie |
Gniazdo karty wejściowej |
gniazdo karty wyjściowej |
Łączna liczba wejść/wyjść |
Główne gniazdo karty sterującej |
Gniazdo karty rozszerzeń |
moc |
waga |
rozmiar(mm) |
Opakowanie (mm) |
| 4U-M16 |
4 |
8 |
12 |
1 |
1 |
≤200W |
≤20 kg |
483x300x178 |
585x445x300 |
|
Dwa okna: wejście≤16, wyjście≤32, całkowita ilość kanałów≤48;
(Liczba portów wyjściowych z czterema oknami została zmniejszona o połowę)
|
|
| Podwozie |
Gniazdo karty wejściowej |
gniazdo karty wyjściowej |
Łączna liczba wejść/wyjść |
Główne gniazdo karty sterującej |
Gniazdo karty rozszerzeń |
moc |
waga |
rozmiar(mm) |
Opakowanie (mm) |
| 4U-M34 |
8 |
4 |
10 |
1 |
1 |
≤200W |
≤25 kg |
483x405x178 |
585x545x300 |
|
Dwa okna: wejście ≤ 32 kanały, wyjście ≤ 16 kanałów, suma kanałów ≤ 40;
(Liczba portów wyjściowych z czterema oknami została zmniejszona o połowę)
|
|
| Podwozie |
Gniazdo karty wejściowej |
gniazdo karty wyjściowej |
Łączna liczba wejść/wyjść |
Główne gniazdo karty sterującej |
Gniazdo karty rozszerzeń |
moc |
waga |
rozmiar(mm) |
Opakowanie (mm) |
| 7U-M72 |
18 |
9 |
24 |
1 |
1 |
≤350 W |
≤30 kg |
483x405x410 |
590x525x410 |
| 7U-M144 |
18 |
18 |
24 |
1 |
1 |
≤350 W |
≤30 kg |
483x405x410 |
590x525x410 |
|
Dwa okna (7U-M72): wejście ≤ 72 kanały, wyjście ≤ 36 kanałów, suma kanałów ≤ 96;
Dwa okna (7U-M144): wejście ≤ 72 kanały, wyjście ≤ 72 kanały, suma kanałów ≤ 96;
(Liczba portów wyjściowych z czterema oknami została zmniejszona o połowę)
|
|
| 机箱 |
Gniazdo karty wejściowej |
gniazdo karty wyjściowej |
Łączna liczba wejść/wyjść |
Główne gniazdo karty sterującej |
Gniazdo karty rozszerzeń |
moc |
waga |
rozmiar(mm) |
Opakowanie (mm) |
| 10U |
27 |
18 |
36 |
1 |
1 |
≤500W |
≤35 kg |
483x405x445 |
590x560x560 |
|
Dwa okna: wejście ≤108 kanałów, wyjście ≤72 kanałów, suma kanałów ≤144;
(Liczba portów wyjściowych z czterema oknami została zmniejszona o połowę)
|
|
| Podwozie |
Gniazdo karty wejściowej |
gniazdo karty wyjściowej |
Łączna liczba wejść/wyjść |
Główne gniazdo karty sterującej |
Gniazdo karty rozszerzeń |
moc |
重量 |
rozmiar(mm) |
Opakowanie (mm) |
| 15U-M144 |
36 |
18 |
54 |
1 |
1 |
≤600 W |
≤50 kg |
483x405x668 |
880x590x545 |
| 15U-M288 |
36 |
36 |
56 |
1 |
1 |
≤600 W |
≤50 kg |
483x405x668 |
880x590x545 |
|
Dwa okna (15U-M144): wejście ≤144 kanały, wyjście ≤72 kanały, suma kanałów ≤216;
Dwa okna (15U-M288): wejście ≤144 kanały, wyjście ≤144 kanały, suma kanałów ≤224;
(Liczba portów wyjściowych z czterema oknami została zmniejszona o połowę)
|
|
三, diagram topologii systemu
Informacje kontaktowe:
Shenzhen Smart Display Technology Co., Ltd.
Dodaj.:Nie.28, Fenghuang East District, Fenghuang Avenue, Fuyong, Shenzhen
Mobilny:15919847835/86-13410560248
Skype: 15919847835/13410560248
Wechat/WhatsApp:15919847835/ 13410560248
Twoja wiadomość musi mieć od 20 do 3000 znaków!
