2. Charakterystyka funkcjonalna (główna interpunkcja kontrolna)
struktura systemu
Architektura FPGA+
W oparciu o czystą architekturę sprzętową FPGA o wysokiej stabilności i dużej przepustowości, projekt sprzętowy funkcjonalnej płyty modułowej jest przystosowany do realizacji nieskończenie rozszerzalnej architektury FPGA +.

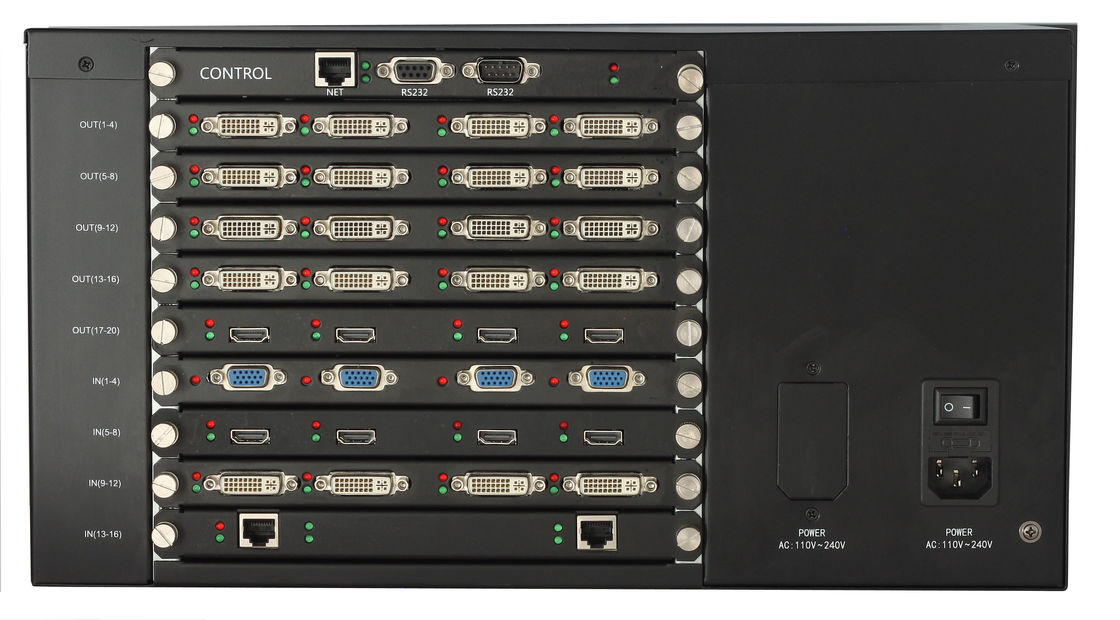

Modułowa konstrukcja wtyczki
Główne moduły, takie jak tablica wejściowa, tablica wyjściowa i tablica rozdzielcza, mają konstrukcję wtykową, co zapewnia dużą wygodę w codziennym użytkowaniu i konserwacji.
Gniazdo rozszerzeń obsługuje dowolne mieszane wstawianie kart wejściowych i wyjściowych
Obsługuje zarządzanie grupami do 4 grup ścian wyświetlacza i obsługuje wiele grup układów wyświetlaczy o różnych rozdzielczościach i trybach łączenia;współdzielenie sygnału pomiędzy grupami ekranów ułatwia zarządzanie użytkownikami.
Mapowanie wyjścia
Konstrukcja strony projektu jest bardziej elastyczna, a przewody łączące sprzęt z wyświetlaczem nie muszą być korespondencją jeden do jednego i można je dostosować w dowolnym momencie w oprogramowaniu.
Przetwarzanie obrazu wideo
Pojedynczy sygnał może być łączony i wyświetlany na dowolnym wyświetlaczu M×N, zarówno M, jak i N są dodatnimi liczbami całkowitymi większymi lub równymi 1;
Obsługuje dowolne okienkowanie i roaming sygnału wejściowego, obsługuje nakładanie warstw i obsługuje do dowolnego układu czterech warstw na jednym ekranie;
Pojedynczy ekran obsługuje do 32 podziałów ekranu;
Inteligentna technologia skalowania, skalowanie obrazu przyjmuje inteligentny wielofazowy algorytm filtrowania, automatycznie wybiera optymalny współczynnik filtra zgodnie z charakterystyką obrazu, obraz jest zbliżony do efektu skalowania skali wielkości, zapewniając więcej szczegółów, brak postrzępionych krawędzi i dobre ostrość;
Obsługa wielokanałowej mapy bazowej o ultrawysokiej rozdzielczości;
Obsługuje wielokanałowe wektorowe wirtualne diody LED i obsługuje zarówno dynamiczne, jak i statyczne tryby wyświetlania.Zawartość wyświetlacza, czcionkę, kolor, prędkość i inne parametry można dowolnie edytować;
Obsługuje płynne przełączanie, procesor integruje mechanizm przetwarzania sygnału o wysokiej rozdzielczości, aby zapewnić brak opóźnień, niebieskiego ekranu, czarnego ekranu i innych pośrednich stanów przejściowych po przełączeniu sygnału;
Obsługa inteligentnego usuwania czarnego obramowania (arbitralne przycinanie obrazu wejściowego), fuzja krawędzi, powiększanie obszaru i inne funkcje przetwarzania obrazu w czasie rzeczywistym;
Obsługa nakładania znaków sygnału wejściowego, typu czcionki, rozmiaru, koloru tła, koloru pierwszego planu, pozycji wyświetlania i innych parametrów można zmienić za pomocą oprogramowania sterującego;
Obsługa automatycznego wykrywania sygnałów wejściowych, wykrywanie w czasie rzeczywistym, czy każdy port wejściowy ma dostęp do sygnału, karty wejściowe i oprogramowanie klienckie mają wskazania stanu;
Obsługa przełączania matrycy, zintegrowana funkcja matrycy wewnątrz procesora, obsługa pojedynczego źródła sygnału do otwierania wielu okien i wyświetlania w tym samym czasie;
Technologia przetwarzania sieci i multimediów
Dekodowanie strumienia IP w czasie rzeczywistym, obsługa formatu dekodowania H.265, obsługa ONVIF, RTSP i innych protokołów sieciowych mediów strumieniowych, kompatybilne z popularnymi markami kamer sieciowych (IPC), NVR, serwerów strumieniowych wideo itp.;pojedynczy port sieciowy obsługuje do 64 kanałów D1, 32 kanały 720P, 16 kanałów 1080P, 4 kanały dekodowania 4K;
Obsługa telefonu komórkowego, tabletu, funkcji push dublowania ekranu laptopa;
Obsługa funkcji przechwytywania ekranu sieciowego, wyświetlanie wszystkich komputerów stacjonarnych w sieci lokalnej na dużym ekranie przez sieć;
Obsługa wbudowanego przetwarzania i przełączania dźwięku, obsługa wyjścia portu audio 3,5 mm;
Inne charakterystyczne funkcje wartości dodanej
Obsługa nadmiarowego zasilacza, jednego normalnego zasilacza i jednego zapasowego zasilacza.Gdy normalne zasilanie ulegnie awarii, automatycznie przełączy się na zasilanie rezerwowe (opcjonalnie);
Obsługa kontroli klienta BST
Obsługuj tryb pracy wstępnej.Po włączeniu tej funkcji operacje wszystkich okien nie zaczną działać od razu.Musisz kliknąć, aby potwierdzić, a następnie wszystkie operacje zaczną działać jednocześnie;
