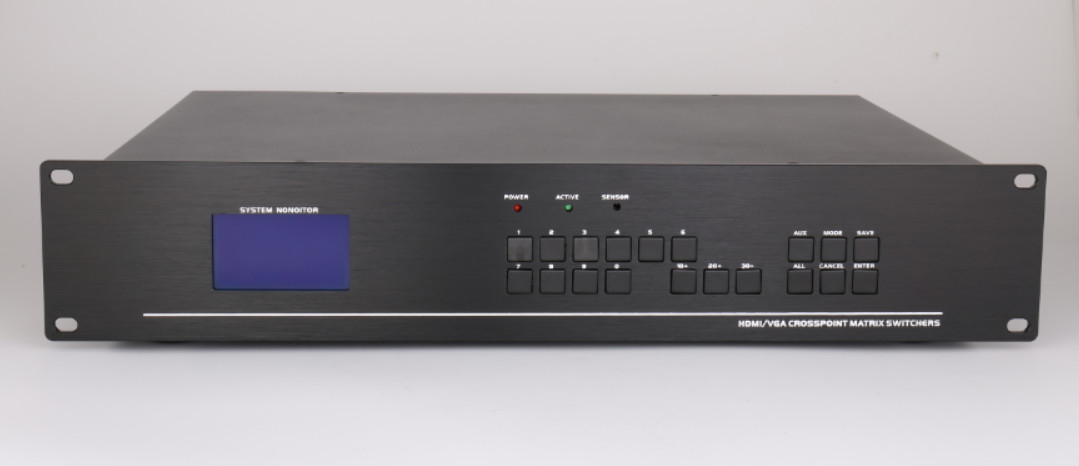

Cyfrowy procesor obrazu o wysokiej rozdzielczości 4K

lOpis produktu

.1 Przegląd funkcji produktu

Cyfrowy procesor obrazu wysokiej rozdzielczości (procesor HD) to nowe urządzenie opracowane z myślą o współistnieniu sygnału analogowego i cyfrowego, a także sygnału wysokiej rozdzielczości i sygnału o standardowej rozdzielczości.Analogowy sygnał wejściowy i cyfrowy sygnał wejściowy mogą być przetwarzane centralnie i konwertowane na jednorodny format wyjściowy.Może mieć wiele różnych formatów sygnałów wejściowych dla intuicyjnego, prostego i wygodnego przełączania.

Procesor HD przyjmuje konstrukcję modułową, strukturę karty podłączeniowej, obsługuje gorącą wtyczkę, może być dowolną kombinacją, łatwy do wyboru, do różnych potrzeb użytkowania, wybór pojemności od 4x4 do 72x72.

.2 Cechy produktu

1. Konstrukcja modułowa, struktura typu karty, którą można dowolnie montować zgodnie z faktyczną sytuacją.
2. Sygnał wejściowy obsługuje DVI, HDMI, VGA, HD-SDI, HDBaseT, 4K (DP lub HDMI), wideo, światłowody, dekodowanie strumienia audio i IP oraz inne formaty.
3. Sygnał wyjściowy obsługuje formaty DVI-I, HDMI, RJ45, światłowody, Audio i HDBaseT.
4. Maksymalna rozdzielczość wejścia to 1920*1080 lub 4K @30Hz (gdy sygnał wejściowy to 4K), a wyjście to 1920*1200.i jest kompatybilny z innymi rozdzielczościami, takimi jak sygnał 720P w dół.
5. Przetwarzanie i przełączanie sygnału są cyfrowe; obsługa konwersji formatu sygnału, obsługa funkcji konwersji linii podwojenia częstotliwości.
6. Wejście wideo procesora HD może osiągnąć 4 ekrany segmentacji.
7. Obsługa monitorowania stanu sygnału wejściowego, monitorowanie w czasie rzeczywistym i wyświetlanie bieżących kanałów wejściowych to skuteczny dostęp do sygnału.
8. Z funkcją wyłączania pamięci z ochroną poza miejscem pracy, wymuszonym chłodzeniem powietrzem, aby zapewnić stabilność systemu.
9. Oprogramowanie sterujące może zdalnie sterować przez Ethernet i RS232 i obsługuje przełączanie wielokanałowe, ustawianie adresu i inne funkcje.

.3 Opis funkcji sprzętu

.3.1 Moduł wejściowy

1．Wejście VGA (RGB)

Złącze: 15-pinowe D-SUB (DB15/DE-15F) (żeńskie)

Rozdzielczość poniżej 1920x1080 jest adaptacyjna, a częstotliwość odświeżania wynosi 60 Hz;

2 (wejście DVI-D)

Złącze: DVI: 24+5 pinów /DVI-I/ żeńskie, (odbieranie tylko sygnału DVI-D)

Rozdzielczość poniżej 1920x1080 jest adaptacyjna, a częstotliwość odświeżania wynosi 60 Hz;

3．Wejście analogowe wideo

Wspólne wideo kompozytowe: BNC (głowa żeńska);

Wpisz format PAL;

4．Wejście wideo SDI

Obsługa protokołów SD-SDI (SMPTE 259M), HD-SDI (SMPTE 292M); 3G-SDI

Złącze:BNC (głowa żeńska);

5．Wejście sygnału HDMI

Rozdzielczość poniżej 1920x1080 jest adaptacyjna;

Złącze: HDMI Typ A, HDCP 1.3.

6．Wejście sygnału HDBASET

Złącze: interfejs sieciowy RJ45, obsługa długości linii 70 metrów (100 metrów), obsługa CAT5E, CAT6;

Rozdzielczość poniżej 1920x1080 jest adaptacyjna, a częstotliwość odświeżania wynosi 60 Hz;

7 (wejście sygnału 4 K)

Złącze: HDMI typu A, HDMI 1.4 / DVI 1.0;

Rozdzielczość: 3840x2160@30Hz, adaptacyjna poniżej 1920x1080, częstotliwość odświeżania: 60Hz;

8 (wejście sygnału dekodowanego strumienia IP)

Złącze: interfejs sieciowy RJ45

Protokół h.264/h.265 RTSP/RTP

Rozdzielczość 4 sposoby 1080 P @ 30

9 (wejście sygnału napisów)

Dostępne 2 przewijane napisy

10．Wejście sygnału audio

Złącze: 4 porty audio, gniazdo słuchawkowe 3,5 milimetra

.3.2 Moduł wyjściowy

1 (wyjście DVI/VGA)

Złącze:24+5 pin DVI-I (głowica żeńska, VGA, RGB);

Można ustawić rozdzielczość poniżej 1920x1080, a częstotliwość odświeżania wynosi 60 Hz;

2．Wyjście skrętki

Złącze: interfejs sieciowy RJ45, obsługa CAT5E, CAT6, obsługa 15 ~ 50 metrów;

Można ustawić rozdzielczość poniżej 1920x1080, a częstotliwość odświeżania wynosi 60 Hz;

3 (wyjście HDMI)

Złącze: HDMI typu A (głowa żeńska);

Można ustawić rozdzielczość poniżej 1920x1080, a częstotliwość odświeżania wynosi 60 Hz;

4 (wyjście SDI)

Złącze:BNC (głowa żeńska), obsługa SD/HD-SDI/3G SDI;

Można ustawić rozdzielczość poniżej 1920x1080, a częstotliwość odświeżania wynosi 60 Hz;

5．Kabel wyjdzie

Złącze: interfejs sieciowy RJ45, obsługa długości linii 70 metrów (100 metrów), obsługa CAT5E, CAT6;

Rozdzielczość poniżej 1920x1080 jest adaptacyjna, a częstotliwość odświeżania wynosi 60 Hz;

6．Wyjście audio

Złącze: 4 porty audio, gniazdo słuchawkowe 3,5 milimetra

.4 Opis funkcji oprogramowania

Oprogramowanie procesora HD (oprogramowanie HDP) oprogramowanie Windows, które steruje sprzętem.To oprogramowanie realizuje operacje kontrolne i funkcję automatycznego monitorowania procesora obrazu kontrolnego.Dzięki temu oprogramowaniu użytkownik może realizować funkcję sterowania systemem sterowania procesorem obrazu, jednocześnie może realizować funkcję inteligentnego monitorowania powiązanego sprzętu peryferyjnego, może realizować funkcję trybu automatycznego przełączania systemu.

.4.1 Główne cechy funkcjonalne

1．Wyszukiwanie urządzenia, połączenie i konfiguracja

Skonfiguruj połączenie, wyszukaj sprzęt z procesorem HD, uzyskaj informacje o urządzeniu i skonfiguruj sprzęt oraz inne funkcje.

2．Przełączanie i edycja sygnału

Dzięki funkcji przełączania i edycji sygnałów położenie i rozmiar wyświetlanego wideo można kontrolować i edytować na ekranach wyjściowych.Jednocześnie warstwę można edytować, a także dostępne są niektóre operacje, takie jak usuwanie i umieszczanie.

3．Zarządzanie scenami i odpytywanie

Zapisywanie scen i zarządzanie nimi, w tym zapisywanie pliku sceny, otwieranie pliku sceny i odpytywanie scen.

.4.2 Wymagania systemowe

Komputer z systemem Windows z procesorem 1 GHz lub szybszym.

250 MB wolnego miejsca.

1024 MB lub więcej pamięci RAM zgodnie z wymaganiami systemu operacyjnego.

Możliwości graficzne 1024x768, 16-bitowe lub wyższe kolory.

Interfejs sieciowy (Ethernet).

Kabel CAT5 lub istniejąca sieć Ethernet.
